Genel Özellikler

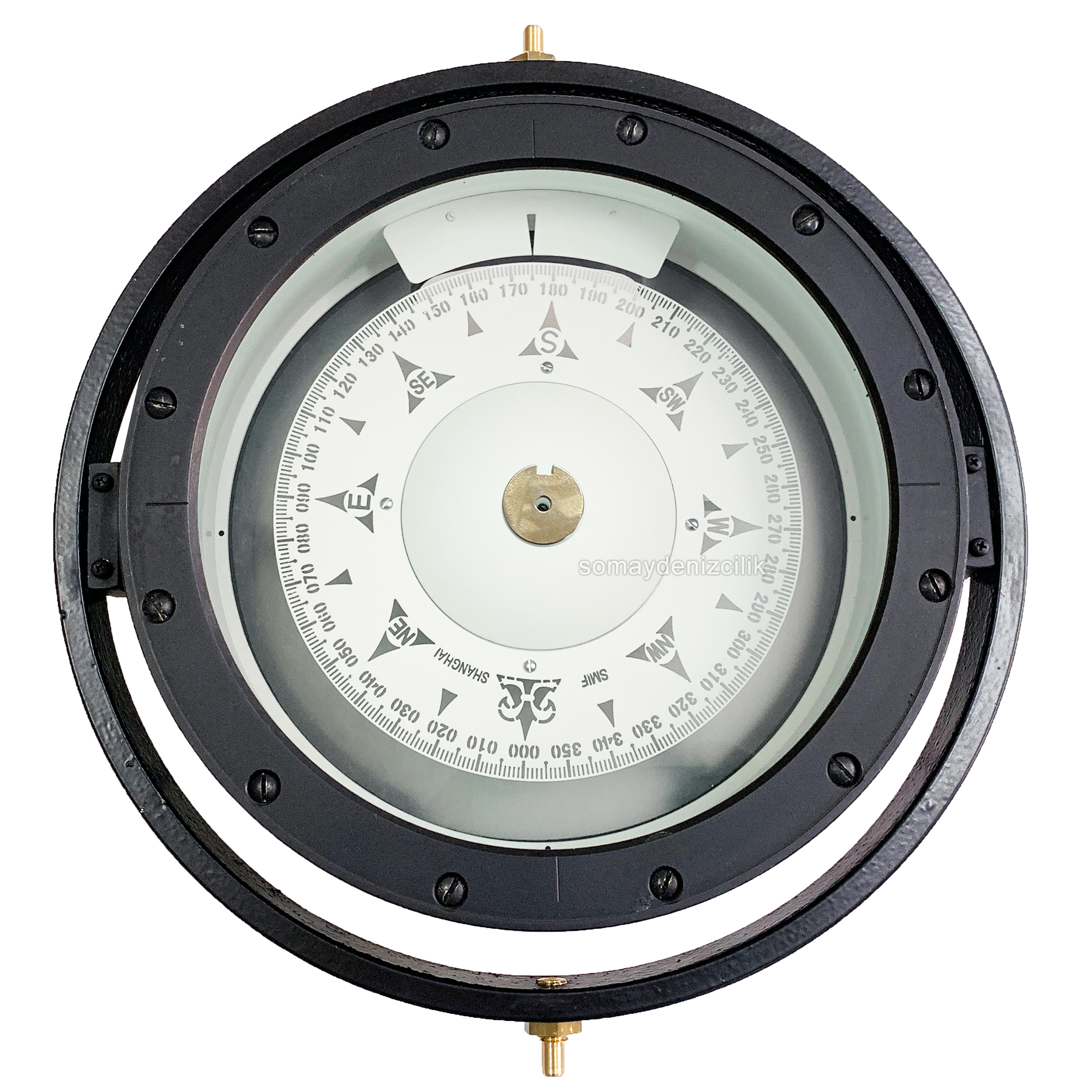

• Model: CGY-165
• Tip: Projeksiyonlu (Optik yansıtmalı) manyetik pusula
• Kullanım Alanı: Ticari gemiler, balıkçı tekneleri, servis ve iş tekneleri
• Montaj: Köprü üstü (bridge) pusula standına uygun
• Standartlar: GB/T14108-93 ve ISO-449 (Class A)



Sapma (Deviation) Ayar Özellikleri

• B ve C katsayı düzeltme: 0.5° – 40°
• D katsayı düzeltme: 0.5° – 10°
• Flinders bar ve mıknatıs düzeltme sistemi mevcut
• Manyetik etkileri minimuma indirerek yüksek doğruluk sağlar

Uzaktan okunabilir optik sistem (köprü içinden rahat kullanım)
✔ Deniz şartlarına dayanıklı sağlam yapı
✔ Yüksek hassasiyet ve düşük hata oranı
✔ Uluslararası Class A sertifikasyon uyumu
✔ Profesyonel gemiler için ideal navigasyon çözümü

CGY-165 modeli, klasik pusulalardan farklı olarak optik projeksiyon sistemi ile çalışır. Pusula kartı doğrudan okunmaz; bunun yerine:

• Pusula görüntüsü bir optik silindir ve ayna sistemi ile büyütülerek
• Geminin iç kısmındaki gözlem noktasına yansıtılır
• Böylece kaptan veya operatör, dışarı çıkmadan yönü net şekilde okuyabilir



• Kart Çapı: 165 mm
• Derecelendirme: 0° – 360° (1° hassasiyet)
• Yön Doğruluğu: ≤ 0.5° hata payı
• Büyütme Oranı: 2x optik büyütme
• Çalışma Sıcaklığı: -30°C / +60°C
• Sürtünme Hatası: ≤ 0.088°
• Salınım Süresi: ≥ 8.8 sn
• Toplam Ağırlık: ~68 kg
• Silindir Ayarı: ±50 mm esneklik



• Pusula kabı (compass bowl)
• Optik projeksiyon silindiri
• Düzlem ayna sistemi
• Aydınlatma kontrol ünitesi
• Düzeltme mıknatısları ve sapma ayar ekipmanları
• Reflektör ve montaj aparatları
